Příkladem velmi zdařilého použití cihly v architektuře na počátku 20. století je objekt Muzea východních Čech v Hradci Králové, dnes zapsaný na seznamu nemovitých kulturních památek. Budova byla postavena v letech 1909 až 1913 podle návrhu architekta Jana Kotěry a je situována na levém břehu Labe na Eliščině nábřeží v místě, kde předtím stávala pevnost. V roce 2016 provedli pracovníci Kloknerova ústavu ČVUT v Praze rozsáhlý diagnostický průzkum budovy, který byl mimo jiné zaměřen i na cihly a cihelné zdivo.

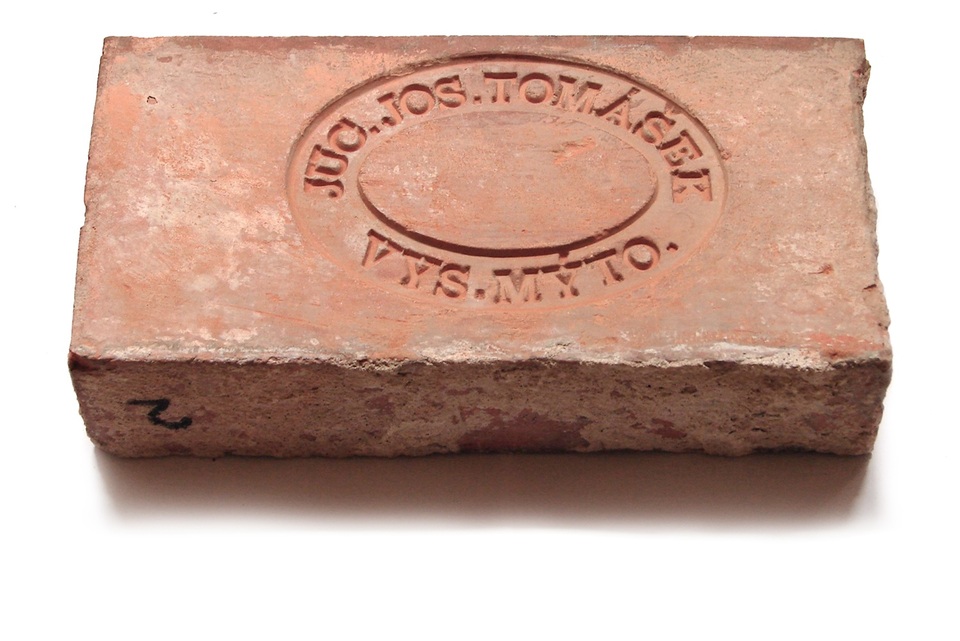

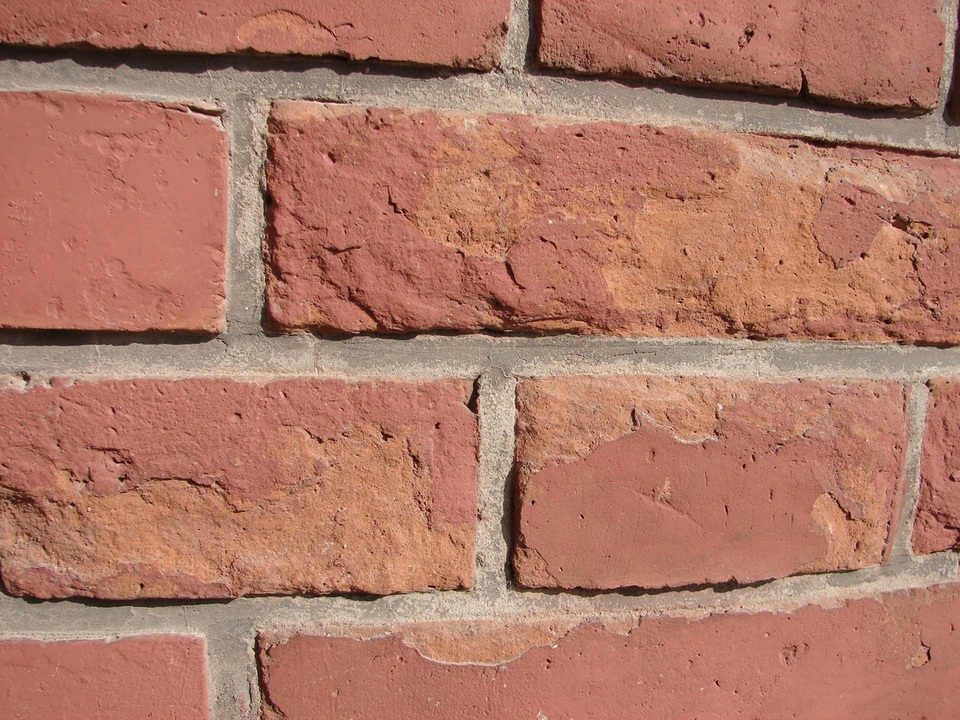

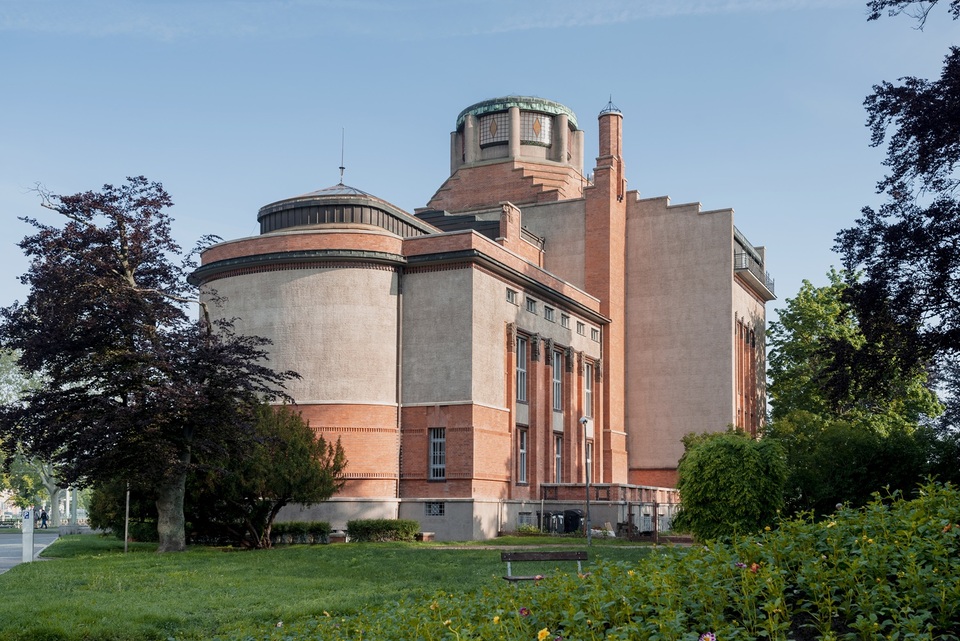

Budova muzea (obr. 1) má pět podlaží, z toho jedno podzemní a čtyři nadzemní. Půdorys stavby je velmi členitý a sestává z centrální části ukončené dominantní kopulí a dvou křídel (jižního a severního) se světlíky. V průčelí budovy jsou dva symetricky umístěné rizality se sochami. Fasáda je zčásti omítaná a zčásti je tvořena lícovými cihlami. Svislé nosné konstrukce jsou zděné z plných cihel, lokálně doplněné konstrukcemi z prostého betonu. Cihly pro původní stavbu budovy dodal JUC. Josef Tomášek z Vysokého Mýta (obr. 2). Stropní konstrukce jsou zčásti klenbové (cihelné klenby nebo cihelné klenby do ocelových válcovaných I nosníků), zčásti železobetonové (trámové s jednosměrně i křížem vyztuženými deskami) či z ocelových válcovaných I nosníků, do nichž jsou uloženy železobetonové jednosměrně vyztužené desky. Konstrukce kopule je železobetonová.

Zdivo – pevnost v tlaku

Ze statického hlediska je základním parametrem cihelného zdiva jeho pevnost v tlaku. Pro účely stanovení pevnosti zdiva nosných konstrukcí budovy byly provedeny nedestruktivní zkoušky pevnosti malty a cihel v tlaku, včetně zhodnocení vazby zdiva a vyplnění spár maltou, zhodnocení vlhkostního stavu a poškození zdiva trhlinami.

Na základě výsledků zkoušek a provedených zjištění bylo možno konstatovat:

• Vazba zdiva, včetně vyplnění spár maltou, je až na výjimky na dobré úrovni.




• Zdivo nevykazuje viditelná poškození staticky významnými trhlinami.




• Zdivo 1. PP je v některých oblastech zasaženo vlhkostí.

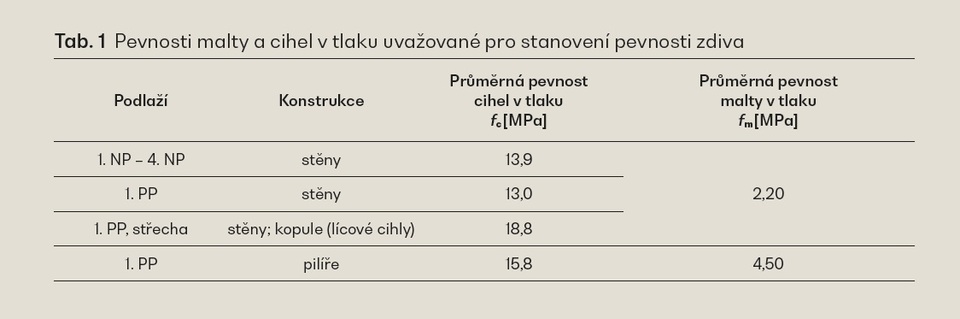

• Pro stanovení pevnosti zdiva v tlaku byly uvažovány průměrné hodnoty pevností malty f_m a cihel f_c v tlaku zjištěné zkouškami dle tab. 1.

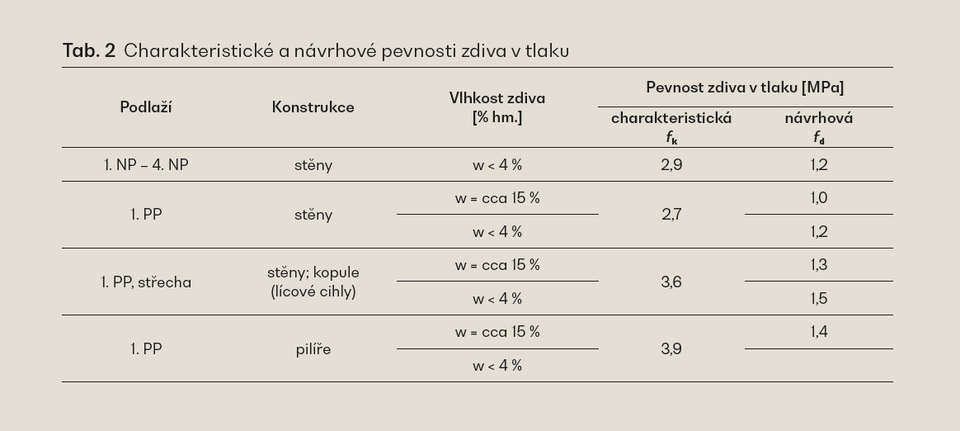

• Charakteristické a návrhové pevnosti zdiva v tlaku jsou uvedeny v tab. 2.
