Před více než deseti lety oslovilo výrobce systému NOVATOP renomované architektonické studio Helen & Hard, které hledalo spolehlivého partnera, jenž by v Norsku zvládl postavit dům netradiční geometrie. NOVATOP si s nelehkým zadáním dokázal poradit, a úspěšná realizace mu tak otevřela dveře i k dalším projektům na Skandinávském poloostrově.

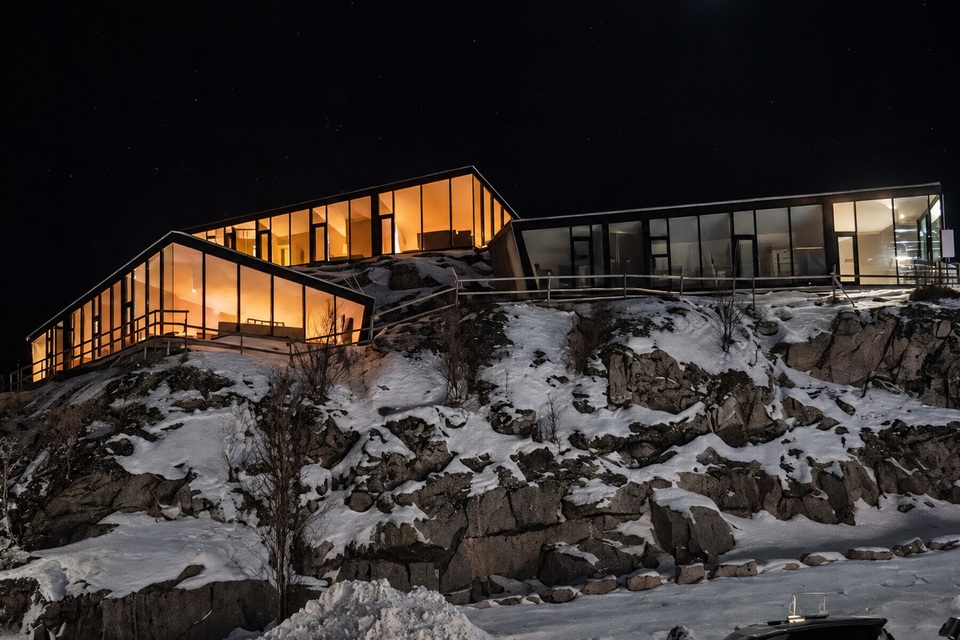

Pod řadou dokončených realizací je podepsán norský architekt Snorre Stinessen, jehož odvážné návrhy se vyznačují složitou geometrií, velkorysým prosklením, subtilními detaily a téměř stoprocentně přiznaným dřevem v interiéru. Právě tak tomu bylo i v případě čtyř vil postavených na norském souostroví Lofoty.

Architektonická vize vs. konstrukční realita

„Když jsme poprvé obdrželi studii těchto čtyř vil, působila spíše jako vizualizace než jako technicky vyřešená stavba. Části nosné konstrukce jako by v návrhu zkrátka chyběly. Velmi rychle jsme ale pochopili, že Snorre Stinessen myslí svou představu naprosto vážně,“ popisuje Radek Oslizlo, technický ředitel NOVATOP, jehož úkolem bylo najít takové konstrukční řešení, které by architektovu představu nijak neomezilo, ale konstrukci vizuálně nezatížilo dalšími prvky.

Rozpon hlavního obytného prostoru činil téměř deset metrů, přičemž dvě sousedící strany měly být prosklené, zakončené rohem bez sloupu. V interiéru přitom neměl zůstat žádný viditelný průvlak. Aby taková stavba mohla vzniknout, bylo nutné nejprve provést detailní statické posouzení a teprve následně hledat optimální řešení. Tím se nakonec stal speciální žebrový panel NOVATOP ELEMENT Strong o konstrukční výšce 427 milimetrů, který se skládal ze dvou CLT desek o tloušťce 60 milimetrů, žeber z BSH hranolů o průřezu 80 × 280 milimetrů a minerální izolace vyplňující prostor mezi žebry. Vzhledem k mimořádnému statickému namáhání převzala tahové síly spodní CLT deska, jež byla zespoda opatřena třívrstvou pohledovou deskou s průběžnou lamelou dlouhou 9,5 metru. Ta zde plní čistě estetickou funkci, neboť vytváří souvislou dřevěnou plochu bez viditelného spoje.

Sklo jako určující prvek

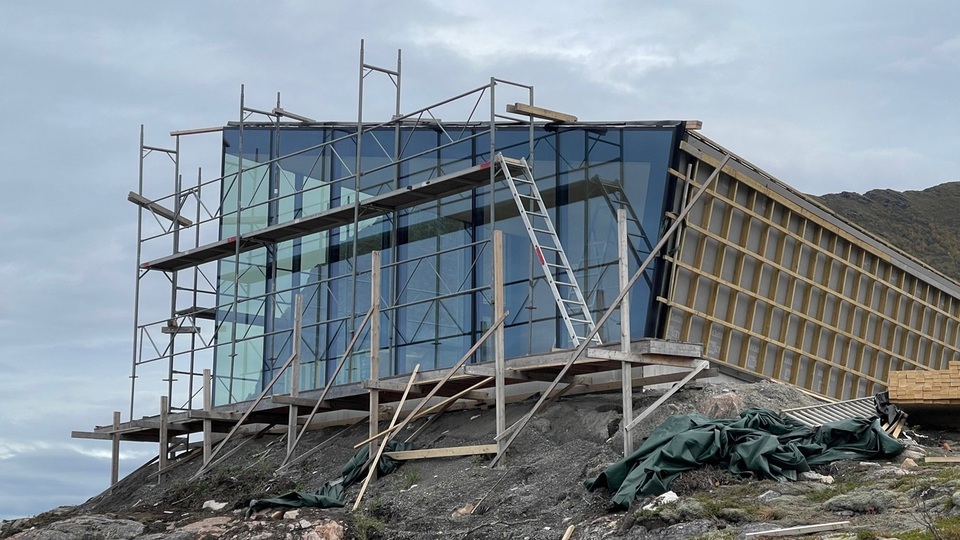

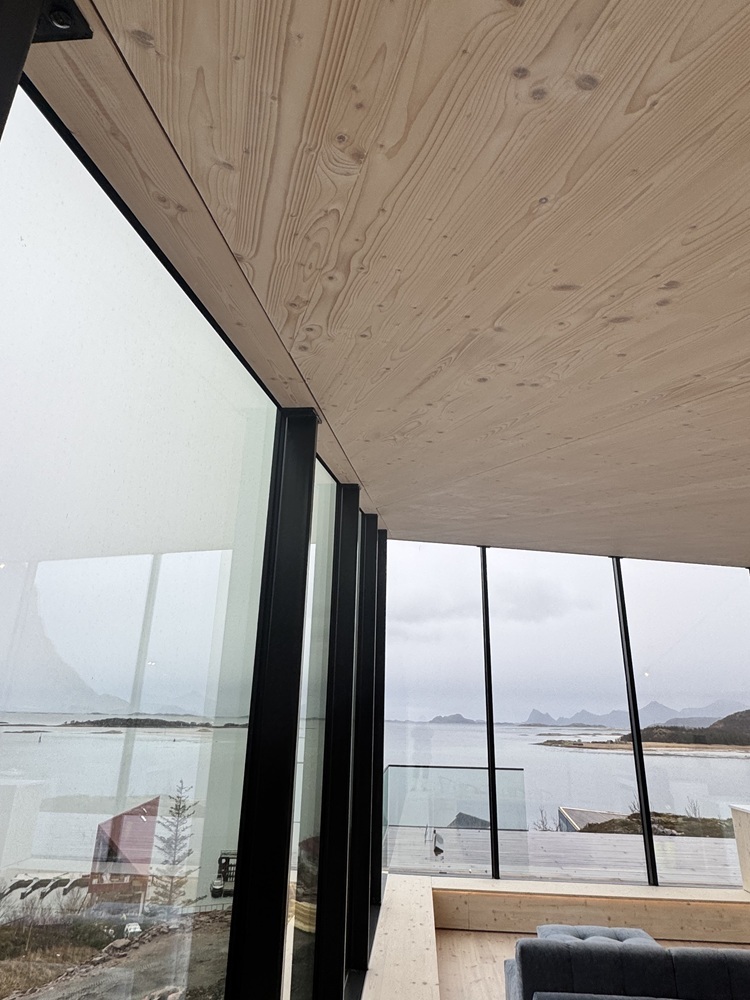

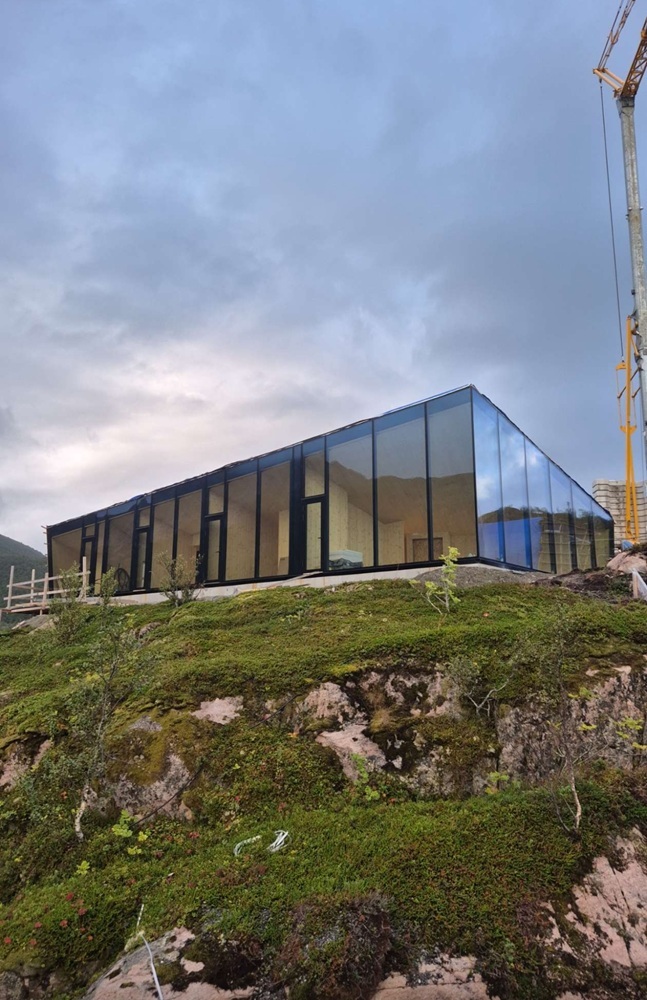

O tom, zda budou vily působit celkově subtilním dojmem, rozhodl i způsob napojení prosklených ploch na střechu. Okenní tabule s izolačním sklem o rozměru až 1,8 × 4,8 metru jsou vytaženy až k horní hraně střešního ELEMENTU. Přibližně třiceticentimetrový pás v horní části skla je opatřen černou neprůhlednou vrstvou, která z exteriéru zakrývá konstrukční výšku střechy. Výsledkem je souvislá skleněná plocha, nad níž se střecha opticky téměř ztrácí, přičemž viditelná zůstává pouze její horní skladba s tepelnou izolací, oplechováním a krytinou.

Vedle toho bylo potřeba vyřešit i vnější prosklený roh bez sloupu, což se podařilo díky vykonzolovanému průvlaku přenášejícímu zatížení na navazující nosnou konstrukci. Tento detail, který v hotové stavbě téměř není vidět, patřil z konstrukčního hlediska k nejnáročnějším částem projektu.

Absolutní přesnost

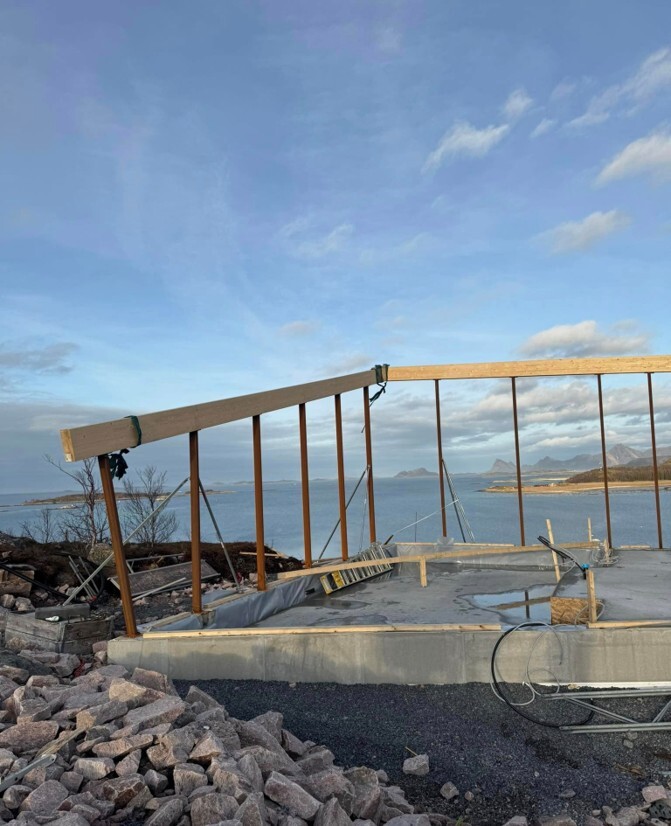

Vily stojí na betonové základové desce, pod níž je umístěna tepelná izolace a která zároveň tvoří finální podlahu. Panely byly osazeny přímo na její vyhlazený povrch, což si vyžádalo absolutní přesnost v umístění kotev, prostupů i opracování panelů. Právě v této fázi se naplno projevily výhody prefabrikace – jednotlivé prvky na sebe navazovaly a montáž proběhla bez sebemenších komplikací. Inženýring zajišťoval český i norský tým.

Robustní konstrukce, elegantní interiér

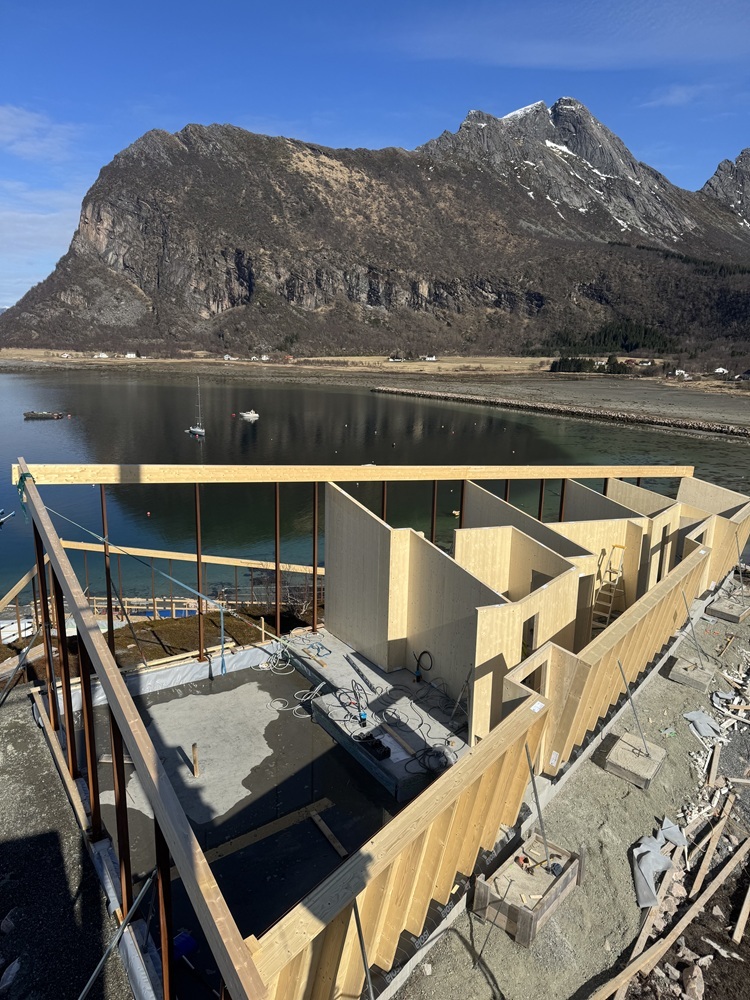

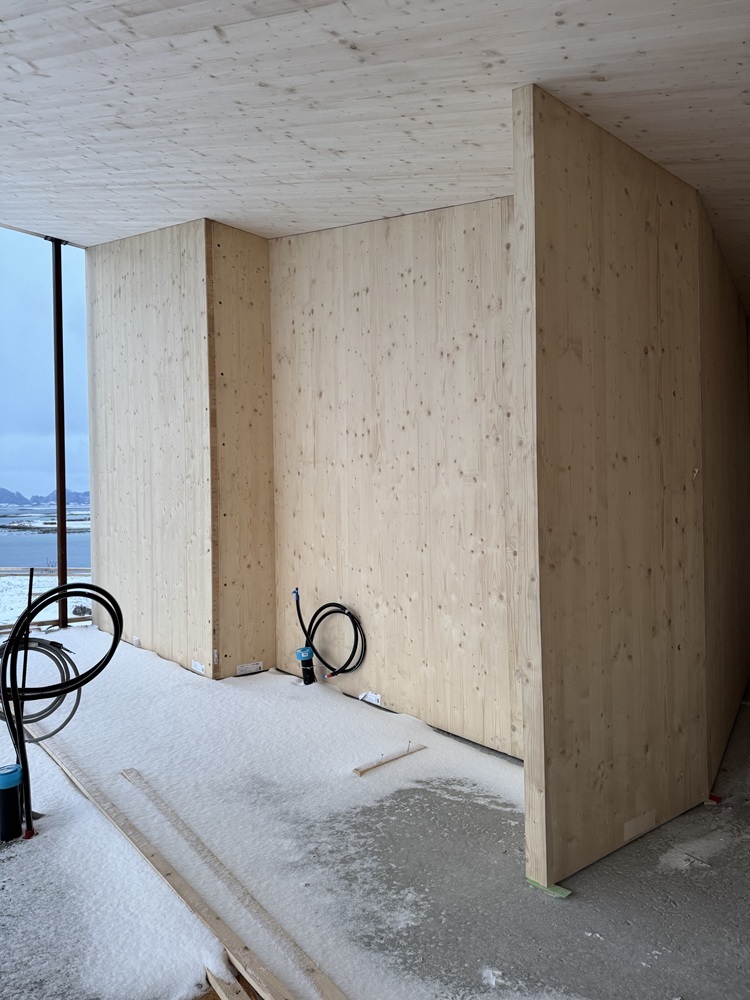

Nosný systém NOVATOP byl v tomto případě výrazně robustnější, než bývá u staveb tohoto typu zvykem. Důvodem byly vysoké nároky na statiku, velká rozpětí a potřeba zajistit horizontální tuhost celé konstrukce. Zadní obvodovou stěnu tvoří atypické panely SOLID o tloušťce 84 milimetrů, doplněné žebrovou konstrukcí z DUO hranolů. Tytéž panely, ale bez žeber, slouží jako vnitřní příčky. Střecha je sestavena z atypických žebrových panelů ELEMENT, které bylo nutné vyrobit s extrémní přesností, aby navázaly na geometrii stěn i zasklení.

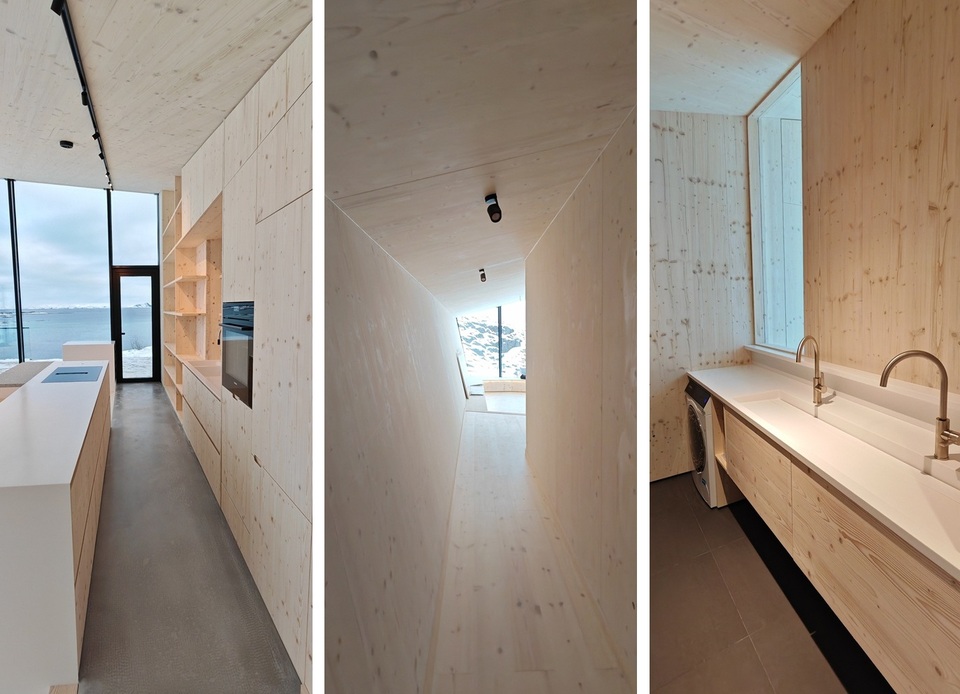

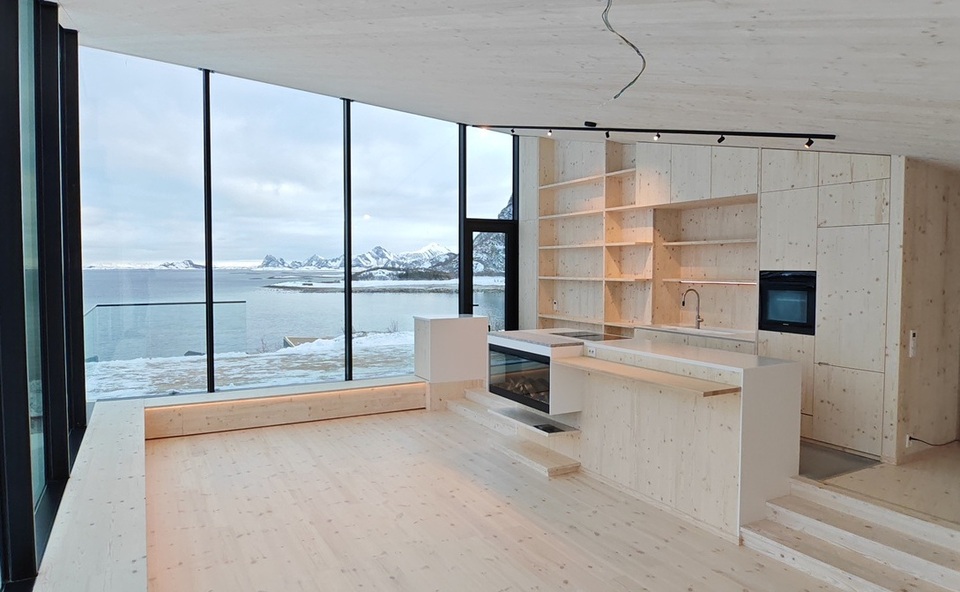

Interiér však i přes náročné technické řešení působí elegantně. Dřevo je na stěnách, příčkách i stropech pohledové a doplňuje ho nábytek z třívrstvých desek NOVATOP. Jednotná kvalita dřevěných povrchů napříč konstrukcí i interiérem vytváří souvislý celek bez rušivých přechodů.

Tam, kde běžné postupy nestačí

Norský příběh společnosti NOVATOP začal jedním doporučením. Dnes za polárním kruhem stojí další nové stavby, jež vznikly díky spolupráci lidí, kteří vědí, co od sebe mohou očekávat. „Takové projekty nás posouvají – nutí nás hledat řešení tam, kde běžné postupy nestačí, a přitom neztratit ze zřetele architekturu, pro niž konstrukce vzniká,“ dodává Radek Oslizlo, jehož tým kolegů nabízí projekční a technickou podporu, vlastní statické posouzení a u větších staveb dokáže zajistit i montáž prostřednictvím ověřených partnerů. Český stavební systém z masivního dřeva pokrývá široké spektrum konstrukčních řešení a přesně tak reaguje na potřeby konkrétní každé stavby.

Robustní panel s vnitřní žebrovou konstrukcí

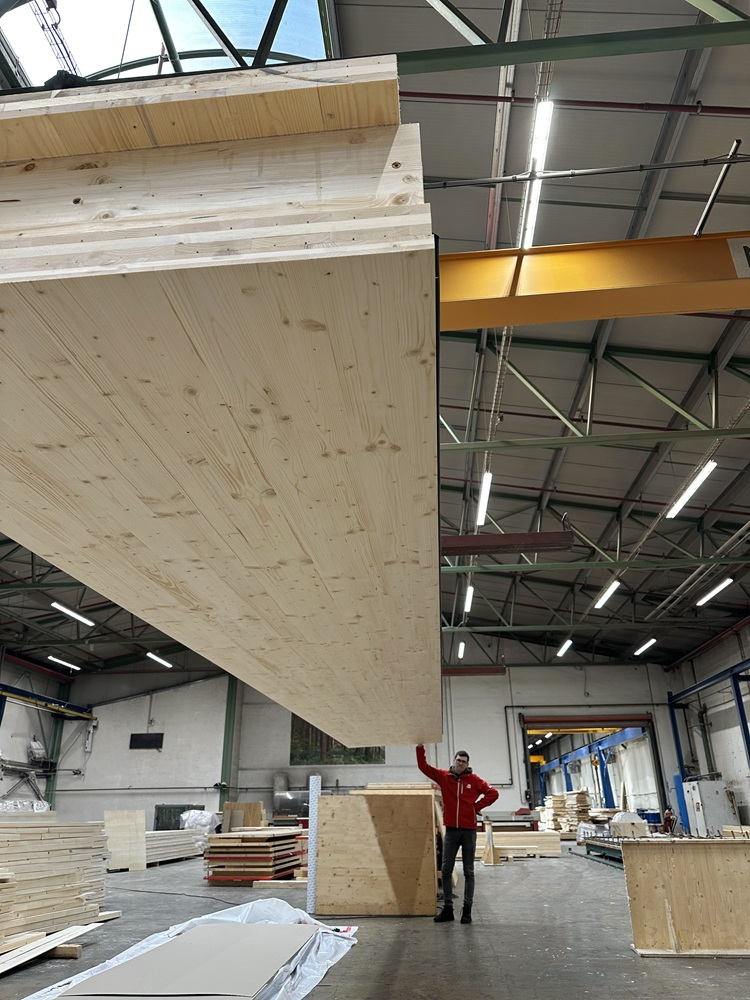

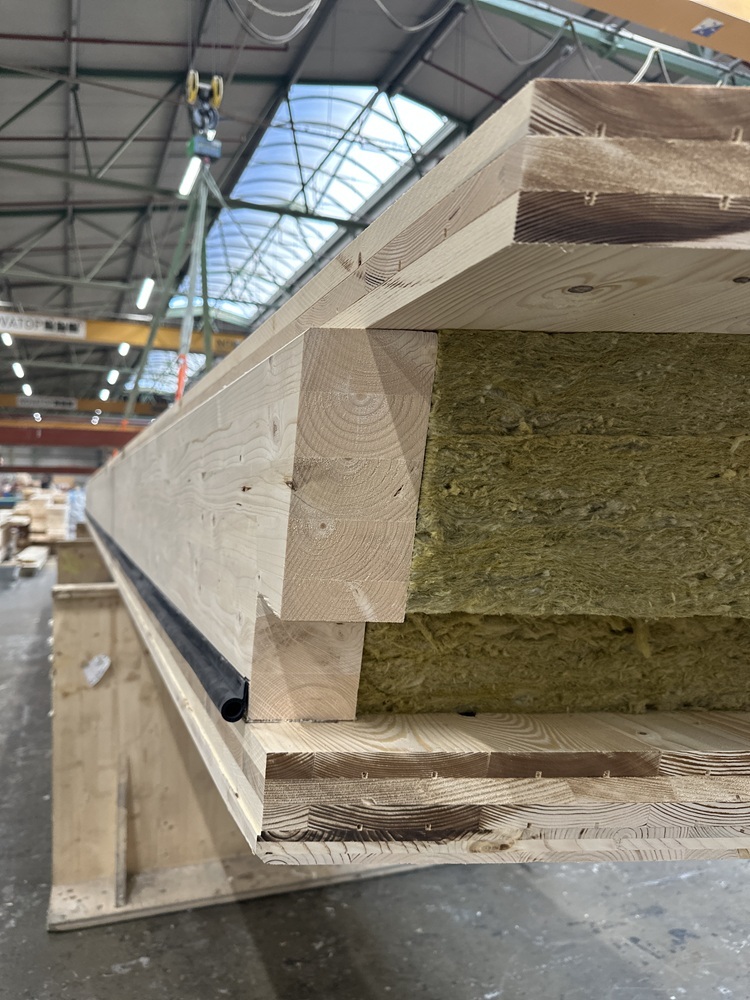

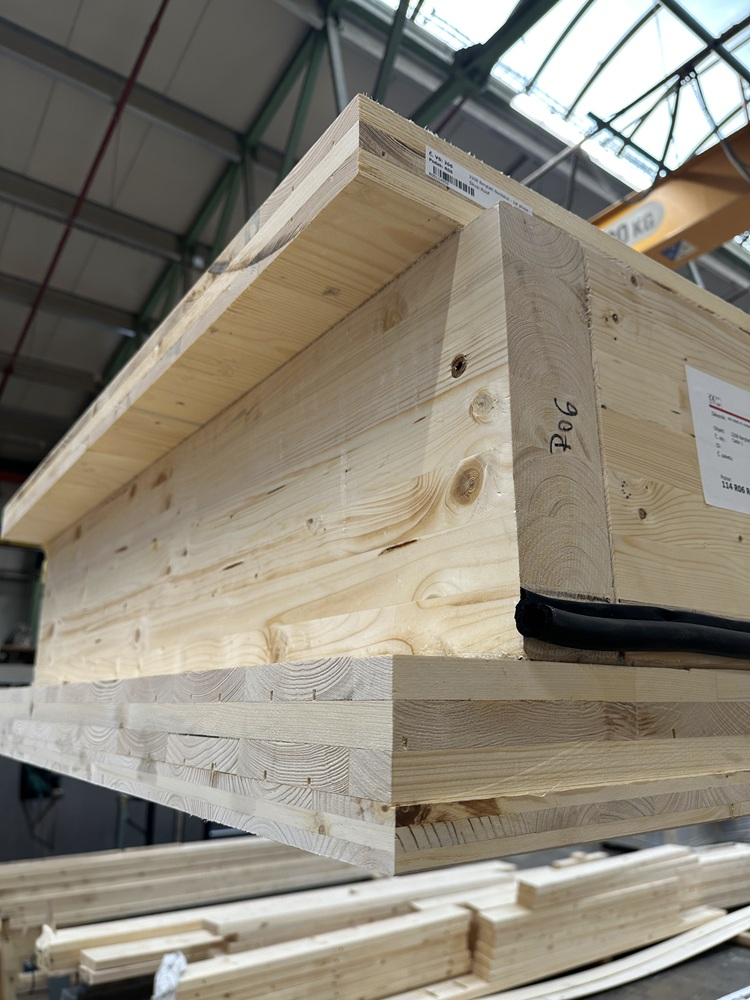

Jedním z prvků systému je robustní žebrový panel NOVATOP ELEMENT, který byl uplatněn i při realizaci čtyř lofotských vil. Panel, určený především pro stropní a střešní konstrukce, kombinuje vysokou únosnost, prostorovou tuhost a prémiovou pohledovou kvalitu spodní desky. Konstrukce panelu je tvořena spodní tahovou deskou, systémem příčných a podélných žeber a horní tlakovou deskou, jež jsou vzájemně spojeny lepením a lisováním za studena. Díky tomu vzniká lehký, ale mimořádně tuhý prvek, který se chová jako sendvičová konstrukce s vysokou odolností vůči průhybům a vibracím. V porovnání s masivními CLT panely dosahuje ELEMENT stejné únosnosti při výrazně nižší spotřebě dřeva, což je výhodné jak ekonomicky, tak ekologicky.

Jedním z hlavních přínosů panelu je možnost dosahovat efektivních rozponů v rozsahu 6–8 metrů, v některých případech až 12 metrů, a to bez nutnosti dodatečného ztužování. Vnitřní dutiny panelu umožňují integrovat tepelnou izolaci, akustické výplně i kompletní instalace, což výrazně zjednodušuje návrh i realizaci stavby. Pro akusticky náročné projekty lze prostor mezi žebry doplnit například vápencovou výplní, která zlepšuje kročejovou i vzduchovou neprůzvučnost. Díky tomu je ELEMENT vhodný nejen pro rodinné, ale i bytové domy, administrativní budovy či rekonstrukce, kde je klíčová nízká hmotnost a minimální zatížení původních konstrukcí.

Spodní deska panelu může být vyrobena v prémiové pohledové kvalitě, jež umožňuje ponechat dřevo v interiéru zcela přiznané. Lamely jsou vysušeny na 7–8 procent vlhkosti, což zajišťuje dlouhodobou stabilitu a minimalizuje vznik trhlin. Povrchovou úpravu lze navíc aplikovat již ve výrobě, což zrychluje dokončovací práce na stavbě. Výška panelu se pohybuje mezi 160 a 400 milimetry a maximální formát dosahuje 2,45 × 12 metrů, přičemž pohledová lamela může být až desetimetrová. Díky vysoké přesnosti výroby je montáž rychlá, panel je okamžitě únosný a pochozí.

ELEMENT je kompatibilní s širokou škálou stavebních systémů – od zděných a železobetonových konstrukcí přes ocel až po dřevo, včetně CLT panelů či vazníků. Staticky lze žebra volit z různých materiálů, například SWP, BSH nebo LVL, podle požadavků projektu. Panel splňuje evropské technické posouzení ETA 11/0310 a je klasifikován pro použití jako nosný prvek ve stěnách, stropech i střechách. Reakce na oheň je dle EN 13501-1 klasifikována jako D-s2, d0, což odpovídá běžným požadavkům pro dřevěné konstrukce.

Díky kombinaci vysoké technické jistoty, rychlé realizace a estetické kvality představuje NOVATOP ELEMENT řešení, jež umožňuje navrhovat moderní dřevěné stavby bez kompromisů. Architektům nabízí svobodu v práci s prostorem, čistý vzhled interiéru a konstrukční systém, který je lehký, přesný a zároveň dlouhodobě stabilní.

Otázky pro Radka Oslizla, technického ředitele společnosti NOVATOP

Jakým způsobem u podobných staveb předvídáte a technicky řešíte dlouhodobé změny materiálu způsobené extrémním klimatem – zejména v kombinaci s velkými prosklenými plochami?

V tomto konkrétním případě je přiznaná dřevěná konstrukce použita výhradně v interiéru a celý objekt je zvenčí chráněn fasádou. Dřevo tak není přímo vystaveno extrémním klimatickým podmínkám.

Změny dřeva v interiéru se obecně projevují především barevně, zejména vlivem UV záření. Přestože má stavba velké prosklené plochy, v podmínkách severního Norska je dlouhodobé vystavení intenzivnímu slunečnímu záření obecně nižší než v jižněji položených oblastech. Dřevo je navíc ošetřeno nátěry s UV ochranou. Dlouhodobou odolnost našich materiálů potvrzují také realizace starší než deset let – například rekreační domky, které si norský polárník Børge Ousland nechal postavit na svém ostrově Manshausen.

K vysoké rozměrové stabilitě prvků NOVATOP a minimalizaci vzniku povrchových prasklin přispívá sama technologie výroby. Jedním z našich největších benefitů je pohledová kvalita, která je stabilní již třicet pět let a patří mezi nejlepší na světě. Kvalita u nás začíná už pečlivým výběrem řeziva, pokračuje jeho pozvolným sušením na osm procent vlhkosti, přesným pořezem, ruční výspravou, precizním zpracováním a končí osobní výstupní kontrolou. Každé desce věnujeme maximální péči. A právě ta se nám vrací v podobě výjimečných realizací a dlouhodobé důvěry nejen ze strany architektů.

Jiná situace nastává tam, kde je dřevo přímo vystaveno povětrnosti. Tam je zásadní správná konstrukční ochrana, odvětrání a provedení vnějších vrstev a krytiny. U exponovaných částí je nutné počítat s výraznějším ovlivněním vzhledu i životnosti materiálu. I v těchto náročných podmínkách však máme s materiály NOVATOP dlouhodobě dobré zkušenosti a reference. Pro exteriérové aplikace jsme nově do sortimentu zařadili i fasádní desky.

Jaké úpravy jste museli udělat ve výrobě, aby bylo možné vyrobit panely s tak extrémní přesností a atypickou geometrií?

Naše výroba i samotná povaha systému NOVATOP jsou standardně uzpůsobeny pro zpracování atypických tvarů s vysokou přesností, takže ve výrobním procesu nebylo nutné provádět žádné zásadní změny. Náročnější bylo pouze opracování střešních panelů s výraznými špicemi, kde bylo nutné výrazně zpomalit řezání. Zvýšenou pozornost vyžadovalo také balení a následná doprava všech prvků.

U takto náročných projektů hraje klíčovou roli kvalitní projektová příprava – zejména správné nastavení tolerancí, tak aby na sebe jednotlivé prvky při montáži přesně navazovaly. Inženýring probíhal ve spolupráci českého a norského týmu. Zatímco u prvních společných projektů vznikala kompletní projektová příprava u nás, tentokrát už její významnou část převzali norští partneři. I to ukazuje, kam se dlouhodobá spolupráce za více než deset let posunula.

Velké poděkování patří také mým kolegům, kteří svou odborností a zkušenostmi potvrzují, že za výslednou kvalitou nestojí jen technologie, ale především lidé.

Jak obtížné bylo v tak náročných klimatických podmínkách zkoordinovat výrobu, nakládku, dopravu i postup prací na stavbě? Došlo kvůli počasí k nějakému většímu zdržení?

Velkou výzvou byla především doprava na stavbu, která probíhala v průběhu ledna a února. Standardní kamiony absolvovaly dlouhou část trasy po zasněžených a zledovatělých cestách. Navzdory tomu ale vše proběhlo bez větších komplikací – nebylo nutné žádné vyprošťování ani jsme nezaznamenali výraznější zdržení.

Materiál byl následně dočasně uložen v meziskladu v Norsku a montáž probíhala přibližně od února do května. O žádných zásadních problémech způsobených počasím, poškození materiálu ani reklamacích jsme se nedozvěděli – což nás samozřejmě velmi těší. Hladký průběh souvisí i s profesionalitou montážní firmy, která má se systémem NOVATOP již bohaté zkušenosti. Montáž v zimních podmínkách zároveň opakovaně ukázala, že sníh na konstrukci netaje a stavbě nijak neškodí.

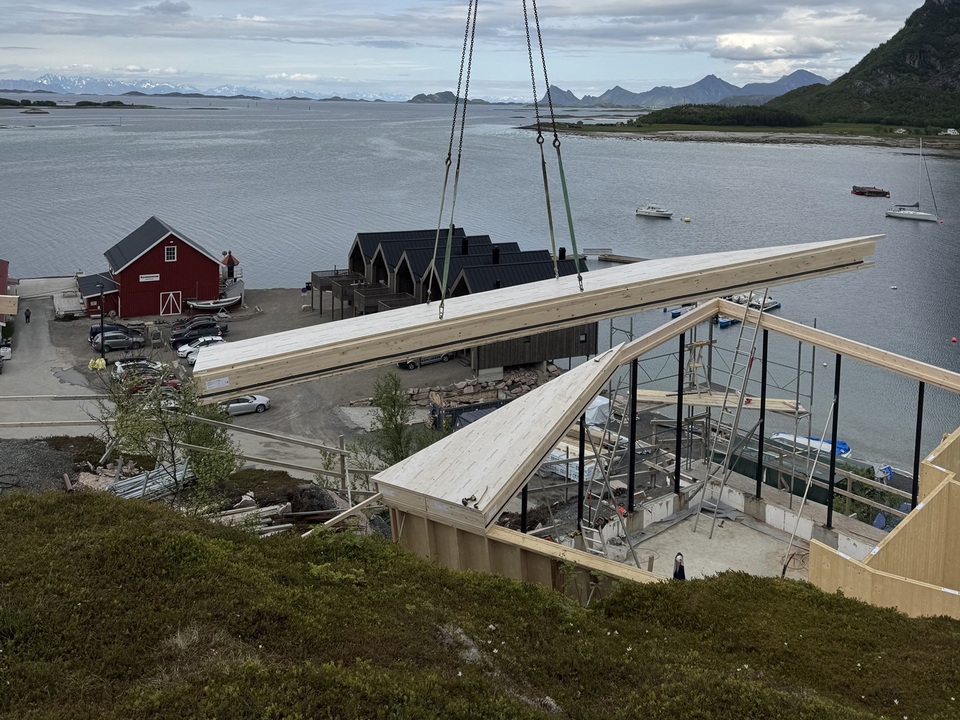

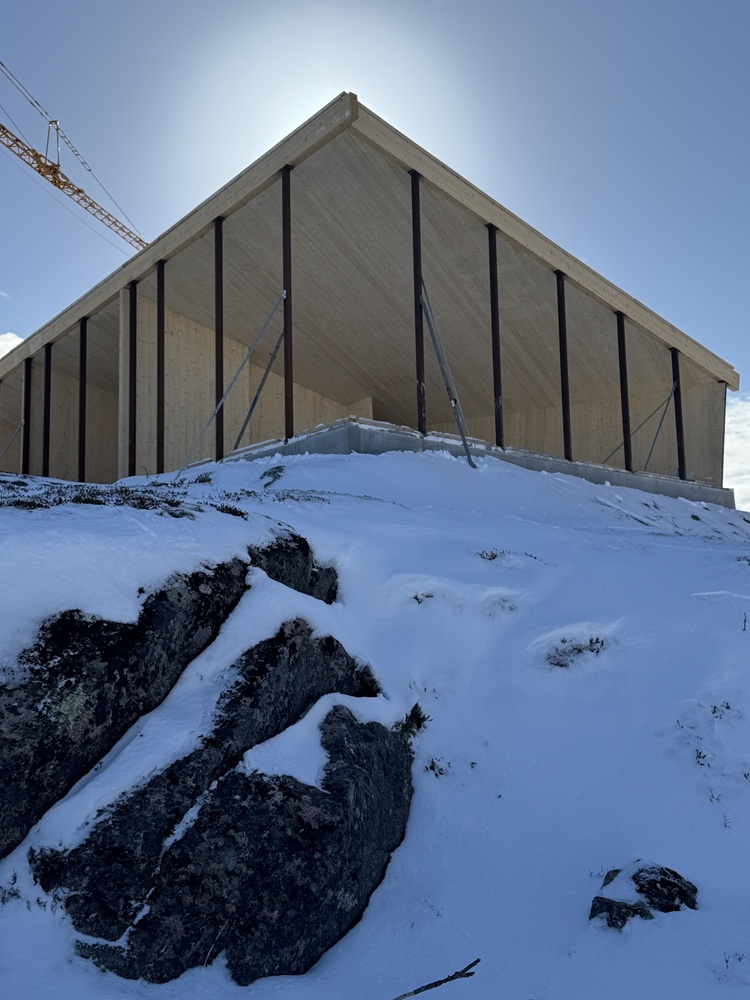

Specifické podmínky místa ovlivnily také samotnou montáž. Vzhledem k obtížně přístupnému terénu nebylo možné využít běžnou techniku, a proto stavbu obsluhoval velký věžový jeřáb. Celá realizace tak vyžadovala pečlivou koordinaci, ale i přes náročné zimní podmínky proběhla bez zásadních komplikací.
